磁性開關意思就是通過磁鐵來感應的，這個“磁”就是磁鐵，磁鐵也有好幾種，市場上面常用的磁鐵有橡膠磁、永磁鐵氧體、燒結釹鐵硼等。開關就是干簧管了。干簧管是干式舌簧管的簡稱，是一種有觸點的無源電子開關元件，具有結構簡單，體積小便于控制等優點，其外殼一般是一根密封的玻璃管，管中裝有兩個鐵質的彈性簧片電板，還灌有惰性氣體。平時，玻璃管中的兩個由特殊材料制成的簧片是分開的。當有磁性物質靠近玻璃管時，在磁場磁力線的作用下，管內的兩個簧片被磁化而互相吸引接觸，簧片就會吸合在一起，使結點所接的電路連通。外磁力消失后，兩個簧片由于本身的彈性而分開，線路也就斷開了。因此，作為一種利用磁場信號來控制的線路開關器件，干簧管可以作為傳感器用，用于計數，限位等等
磁性開關的應用

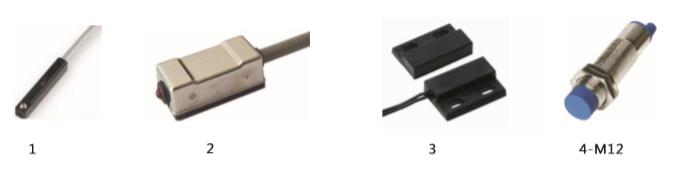

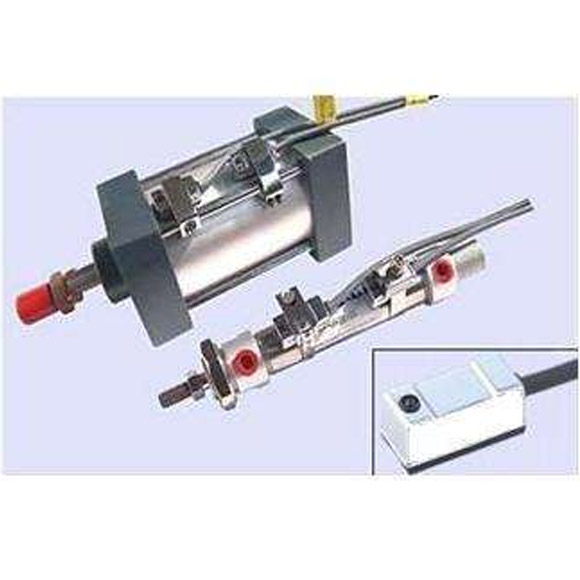

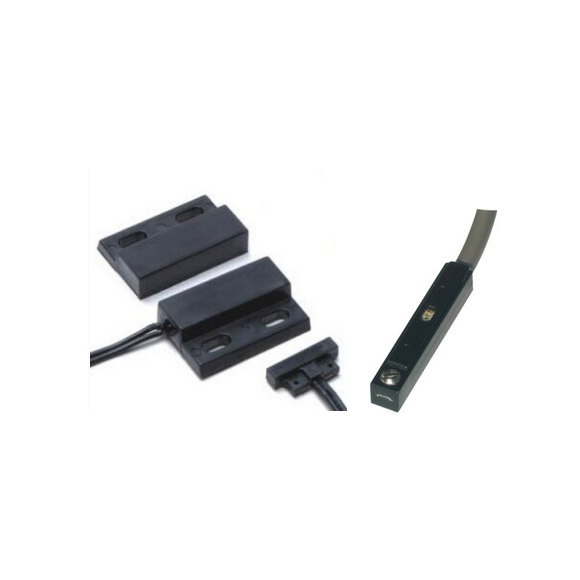

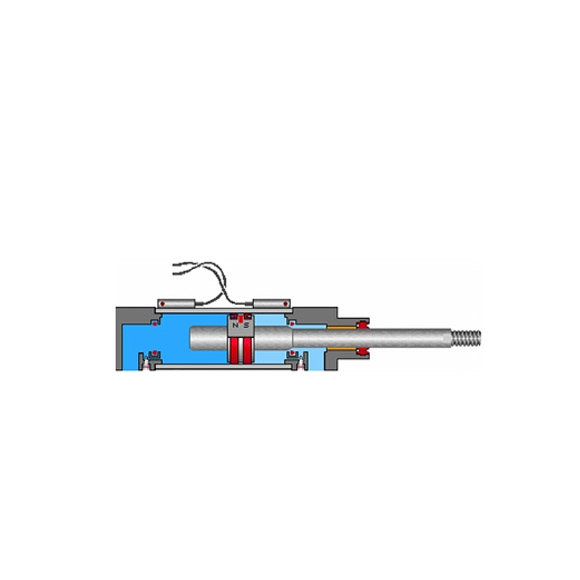

磁性開關一般應用于帶磁物體的位置感應，我們最常見的就是氣缸的位置感應。為便于安裝，同時磁性開關又有不同的樣式，實用各類氣缸。根據不同的氣缸款式，我們可以采用溝槽安裝，BK鋼帶安裝、PAB固定鋼帶安裝，PC固定夾具安裝等。
磁性開關的安裝
1.首先確保氣缸是帶磁氣缸。
2.根據氣缸的樣式和大小，選擇合適的感應距離磁性開關。并確保在開、關、位置能固定好。
3.根據現場要求，將磁性開關的信號電源線接入控制系統。
技術規格
開關邏輯：2線制磁簧管，3線制電子式
最大開關電流：2線制100ma，3線制200ma
使用電壓：5-24VDC，20-250VAC/DC
電壓降：2線制3.7V最大，3線制最大0.3V
